空-水冷散热装置的安装位置根据现场实际情况布置。
根据设备情况、现场布置条件、用户要求等，一台变频器可配置一至两套空-水冷散热装置，或多台变频器集中采用多台空水冷散热装置。当空-水冷散热装置故障时有应急排风口将变频器热风排出，避免对变频器运行产生影响。

方案一：风道方案

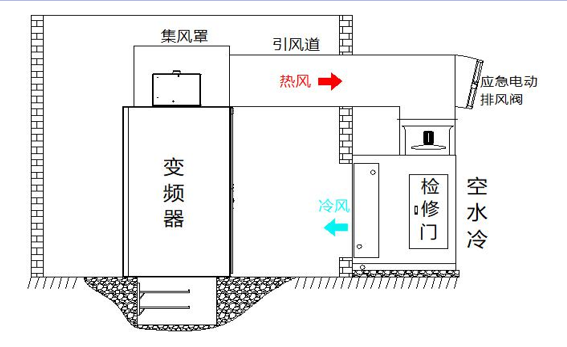

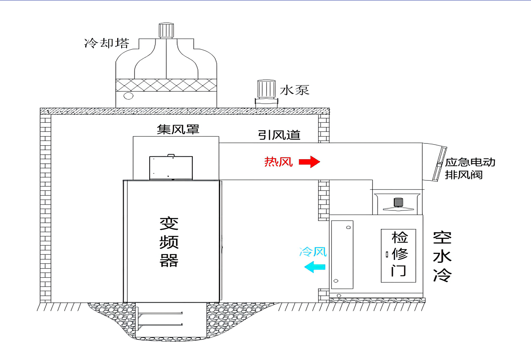

变频器柜顶制作安装集风罩，收集柜顶风机排 出热风，通过引风道将热风引至安装在室外空水冷 设备，冷却后回至变频室内。

方案二：室内隔层方案

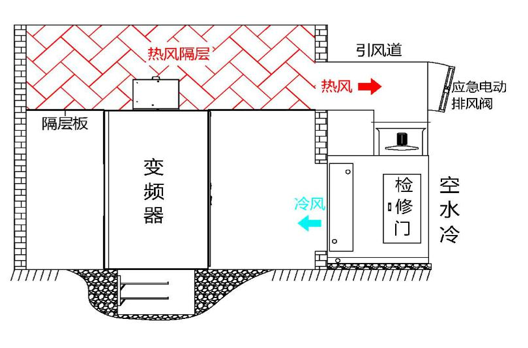

变频器柜顶与电气室天花板之间制作吊 顶隔层收集柜顶风机排出热风，在四侧 墙上开孔通过引风道将吊顶隔层内热风 引至安装在室外空水冷设备冷却后回至 变频室内。

方案二：自带冷却水源方案

空水冷设备采用冷却塔、水泵循环供水， 冷却塔可安装在变频室外侧/顶部。
